리드 스위치는 자기장을 이용한 간단하면서도 효과적인 스위칭 장치입니다. 이 글에서는 리드 스위치의 기본 원리, 종류, 그리고 실제 응용 사례를 살펴봅니다. 전기와 자기의 상호작용을 이용한 이 작은 장치가 어떻게 우리 일상 속 다양한 기기에서 중요한 역할을 하는지 알아보겠습니다.
리드 스위치의 기본 원리는 자기장에 반응하는 두 개의 강자성(强磁性) 금속 조각을 이용하는 것입니다. 이 장치는 단순한 구조로 높은 신뢰성을 제공하며, 다양한 분야에서 활용되고 있습니다.
리드 스위치의 주요 유형으로는 일반적으로 열림(Normally Open, NO)과 일반적으로 닫힘(Normally Closed, NC) 두 가지가 있습니다. NO 타입은 자기장이 없을 때 열려 있고, 자기장이 가해지면 닫히는 반면, NC 타입은 그 반대로 작동합니다.

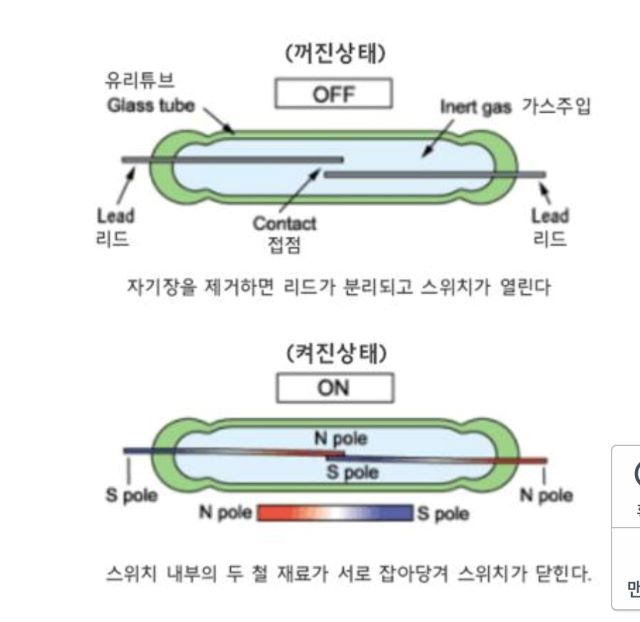

NO 타입의 리드 스위치 작동 원리를 살펴보겠습니다. 자석을 스위치 근처로 가져오면, 리드 스위치의 두 접점이 자화되어 서로 끌어당깁니다. 이로 인해 회로가 닫히고 전류가 흐르게 됩니다. 자석을 제거하면, 접점의 탄성으로 인해 다시 원래 위치로 돌아가 회로가 열립니다.
NC 타입은 NO 타입과 반대로 작동합니다. 일반적으로 접점이 닫혀 있다가 자석이 가까이 오면 열립니다. 이는 주로 NO 타입의 리드 스위치에 영구 자석을 부착하여 만들어집니다.
리드 스위치의 실제 크기는 매우 작습니다. 접점 간의 간격은 수 마이크로미터(μm)에 불과하여 육안으로는 움직임을 관찰하기 어렵습니다. 이러한 미세한 구조로 인해 빠른 응답 속도와 높은 신뢰성을 제공합니다.
리드 스위치를 선택할 때 고려해야 할 중요한 사양으로 스위칭 전류와 운반 전류가 있습니다. 스위칭 전류는 접점이 열리거나 닫힐 때 흐를 수 있는 최대 전류를, 운반 전류는 접점이 안정적으로 닫힌 상태에서 흐를 수 있는 최대 전류를 나타냅니다.
스위칭 전류가 운반 전류보다 낮은 이유는 접점이 열리거나 닫힐 때 발생할 수 있는 아크(전기 불꽃)를 방지하기 위함입니다. 아크는 접점의 수명을 단축시키고 오작동을 일으킬 수 있으므로, 적절한 전류 제한이 필요합니다.
리드 스위치의 응용 분야는 매우 다양합니다. 도어나 창문 센서, 수위 감지기, 속도계 등에서 널리 사용됩니다. 특히 보안 시스템에서는 문이나 창문의 개폐 상태를 감지하는 데 자주 활용됩니다.
리드 스위치를 사용할 때 주의해야 할 점은 자석의 위치와 방향입니다. 자석의 움직임에 따라 스위치가 여러 번 켜지고 꺼질 수 있으므로, 정확한 위치 설정이 중요합니다. 특히 카운터로 사용할 경우, 한 번의 자석 움직임에 한 번만 작동하도록 설계해야 합니다.
AC 전류 환경에서 리드 스위치를 사용할 때는 특별한 주의가 필요합니다. AC 전류는 주기적으로 방향이 바뀌기 때문에 리드 스위치의 안정적인 작동을 방해할 수 있습니다. 이런 경우 AC용으로 특별히 설계된 리드 스위치를 사용하거나, AC를 DC로 변환하는 회로를 추가하는 것이 좋습니다.
리드 스위치는 간단한 구조와 높은 신뢰성으로 인해 앞으로도 다양한 분야에서 계속 사용될 것으로 예상됩니다. 특히 IoT(사물인터넷) 기기의 발전과 함께 센서로서의 역할이 더욱 중요해질 것입니다.
마지막으로, 리드 스위치는 전기와 자기의 상호작용을 이용한 간단하면서도 효과적인 장치입니다. 이 작은 장치가 우리 일상 속 다양한 기기에서 어떻게 활용되고 있는지 이해함으로써, 우리 주변의 기술에 대한 새로운 시각을 가질 수 있습니다.
