단상 220V 브레커에 접지선이 없는 이유와 안전 기준을 설명합니다. 이중 절연, 절연 트랜스, 금속 외함 여부에 따른 구성을 소개.
가정용 전기 설비나 소형 전기 회로를 살펴보다 보면, 단상 220V 브레커에 접지선(PE)이 없이 핫선(L)과 중성선(N)만 구성된 경우를 종종 볼 수 있습니다. 전기는 안전과 직결되는 분야이기 때문에, 이러한 구성 방식에 대해 이해하는 것이 매우 중요합니다. 그렇다면 왜 일부 브레커에는 접지선이 생략되어 있을까요? 이번 글에서는 단상 220V 브레커에서 접지선 없이 핫선과 중성선만 구성된 이유와 그 배경에 대해 알아보겠습니다.

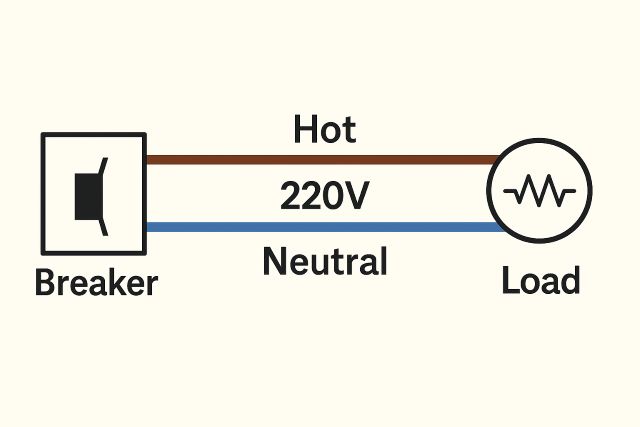

핫선과 중성선만으로 회로가 구성되는 원리
전기 회로는 기본적으로 전기가 흐를 수 있는 경로, 즉 전압 차이가 있어야 동작합니다. 단상 220V 회로에서는 핫선이 전기를 공급하고, 중성선이 전기를 반환하는 역할을 합니다. 이 두 선만으로도 전기의 흐름이 완성되기 때문에, 물리적으로 기기가 작동하는 데에는 문제가 없습니다.
여기서 중요한 점은, 접지선(PE)은 전류가 흐르기 위한 주 경로가 아니라는 것입니다. 접지선은 전기의 흐름과 직접적인 관계가 없는 안전 보조선이며, 기기의 외함과 대지 사이를 연결하여 감전이나 누전 사고 발생 시 전류가 안전하게 빠져나갈 수 있도록 돕는 역할을 합니다.
접지선이 없는 경우의 대표적 사례
다음과 같은 경우에는 접지선이 없이 핫선과 중성선만으로 회로가 구성되는 경우가 많습니다.
- 플라스틱 외함을 사용하는 소형 가전제품: 이중 절연 구조를 갖추고 있어 외함 접지가 필요하지 않습니다.
- 절연 트랜스를 사용하는 회로: 절연 변압기를 통해 전기적으로 고립되어 있어 접지선이 없어도 안전하게 사용할 수 있습니다.
- 임시 전기 또는 이동형 전원: 이동식 전등, 캠핑용 전기, 임시 가설 전기 설비 등에서는 접지가 생략되는 경우가 많습니다.
- 구식 건물의 배선 구조: 오래된 건물에서는 접지선이 설계 당시부터 없는 경우도 있으며, 이를 그대로 사용하는 경우가 있습니다.
접지선이 없어도 되는 법적·기술적 기준
한국전기설비기술기준 및 국제규격(IEC 등)에 따르면, 금속 외함이 없는 경우 또는 이중 절연이 적용된 경우에는 접지선을 생략할 수 있습니다. 이중 절연(Double Insulation)이란, 전기 부품이 두 겹 이상의 절연 구조로 보호되어 있어, 외함이 만약 금속이라 하더라도 외부로 전기가 새어 나올 가능성이 매우 낮은 구조를 의미합니다.
이와 함께 절연 트랜스(절연 변압기)를 사용하면 1차측과 2차측이 전기적으로 절연되어 있어 전기적 고립 상태가 유지됩니다. 이러한 경우에는 접지가 생략될 수 있습니다.
접지선이 없는 경우의 위험성과 주의사항
접지선이 없는 구성은 분명한 이유와 기준이 있을 때만 허용되어야 하며, 다음과 같은 위험성을 동반합니다.
- 금속 외함 기기의 경우: 접지가 없으면 누전 시 외함에 전기가 흐를 수 있어 감전 위험이 있습니다.
- 배선 손상 시: 중성선이 끊어지거나 절연이 파괴되었을 때 감전 사고가 발생할 수 있습니다.
- 노후 설비: 옛날 배선에서 접지가 없는 경우는 반드시 보강이 필요합니다.
접지가 필요한 경우와 필요한 이유
접지가 반드시 필요한 경우는 다음과 같습니다.
- 금속 외함이 있는 가전제품: 냉장고, 세탁기, 전기온수기 등
- 대형 전기 설비: 배전반, 산업용 기계 등
- 콘센트와 연결된 가정용 플러그에 접지 단자가 있는 경우: PE선을 반드시 연결해야 합니다.
이러한 경우 접지가 없다면, 누전 시 사람이 감전될 위험이 높아지며, 화재 위험도 커질 수 있습니다. 따라서 금속 외함을 사용하는 모든 전기 설비에는 접지선 구성이 필수적입니다.
정리 및 결론
단상 220V 브레커에 접지선이 없는 경우는 기기의 구조나 설비 환경에 따라 필요한 경우에만 허용됩니다. 이중 절연 구조이거나 절연 트랜스를 사용하는 경우, 또는 금속 외함이 아예 없는 경우에는 접지선 없이도 안전하게 사용할 수 있습니다. 그러나 금속 외함이 있는 전기기기에는 반드시 접지선이 필요하며, 이를 생략하면 심각한 감전 사고나 화재로 이어질 수 있습니다.
배선 공사나 전기 설비를 점검할 때, 접지선의 존재 여부와 그 필요성을 제대로 이해하고 판단하는 것이 무엇보다 중요합니다. 항상 안전을 우선으로 고려하여 전기 설비를 구성하세요.
