CT(Current Transformer)는 전력 시스템에서 중요한 역할을 하는 장치입니다. 높은 전류를 낮은 전류로 변환하여 측정과 보호 기능을 가능하게 합니다. 이 글에서는 CT의 기본 원리, 구조, 응용 분야에 대해 자세히 살펴보겠습니다.
CT(Current Transformer)의 기본 원리는 전자기 유도 현상을 이용합니다. CT는 1차 권선과 2차 권선으로 구성되며, 1차 권선에 흐르는 높은 전류를 2차 권선에서 낮은 전류로 변환합니다. 이를 통해 대전류를 직접 측정하기 어려운 상황에서도 안전하고 정확한 전류 측정이 가능해집니다.
CT의 주요 기능은 다음과 같습니다:
- 전류 측정: 높은 전류를 안전하게 측정 가능한 수준으로 변환
- 보호 기능: 과전류 발생 시 보호 계전기 작동을 위한 신호 제공
- 계측: 전력량계, 전류계 등의 계측기기 구동
CT의 구조를 살펴보면, 크게 두 가지 유형으로 나눌 수 있습니다:

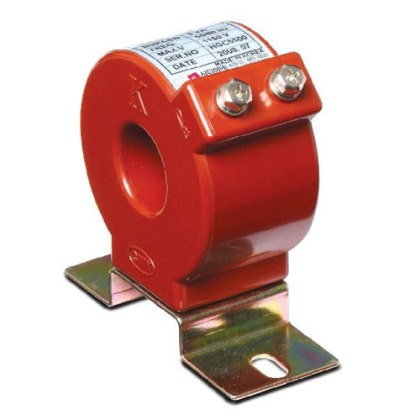

1. 관통형 CT
관통형 CT는 도체를 CT의 중앙 구멍으로 관통시켜 사용합니다. 이 방식은 설치가 간편하고 유연성이 높아 널리 사용됩니다.
2. 접촉형 CT
접촉형 CT는 도체와 직접 접촉하여 설치됩니다. 주로 고전압, 대전류 환경에서 사용되며, 안전성이 높습니다.
CT의 주요 특성을 이해하는 것은 중요합니다:
변류비 (Turns Ratio)
변류비는 1차 전류와 2차 전류의 비율을 나타냅니다. 예를 들어, 100:5의 변류비는 1차 전류 100A가 2차에서 5A로 변환됨을 의미합니다. 변류비는 CT 선택 시 중요한 고려 사항입니다.
정확도 등급
CT의 정확도 등급은 측정 오차의 허용 범위를 나타냅니다. 일반적으로 0.1, 0.2, 0.5, 1, 3, 5 등의 등급이 있으며, 숫자가 낮을수록 정확도가 높습니다.
부담 (Burden)
CT의 부담은 2차 회로에 연결된 장치들의 임피던스를 의미합니다. CT는 정격 부담 내에서 사용해야 정확한 측정이 가능합니다.
CT의 응용 분야는 매우 다양합니다:
- 전력량 계측: 전력회사의 전력량 측정에 사용
- 보호 계전: 과전류 보호 계전기와 연동하여 시스템 보호
- 전력 품질 모니터링: 고조파, 역률 등 전력 품질 관련 데이터 수집
- 산업 공정 제어: 모터, 히터 등의 전류 모니터링 및 제어
CT 사용 시 주의사항도 중요합니다:
- 2차 회로 개방 금지: CT 2차 회로가 개방되면 고전압이 유도될 수 있어 위험
- 정격 부담 준수: 과부하 시 측정 오차 증가 및 CT 손상 가능성
- 극성 확인: CT 설치 시 극성 확인은 필수적
CT의 성능 검증을 위해서는 정기적인 테스트가 필요합니다. CT 테스터를 이용한 부담 테스트, 변류비 테스트, 극성 테스트 등을 통해 CT의 정확성과 신뢰성을 확인할 수 있습니다.
CT 기술의 발전은 계속되고 있습니다. 디지털 CT, 광학식 CT 등 새로운 기술이 도입되면서 더욱 정확하고 안정적인 전류 측정이 가능해지고 있습니다. 이러한 발전은 스마트 그리드, 신재생 에너지 시스템 등 현대 전력 시스템의 효율적 운영에 크게 기여하고 있습니다.
CT(Current Transformer)는 전력 시스템의 핵심 요소로, 안전하고 정확한 전류 측정과 시스템 보호를 가능하게 합니다. 전기 엔지니어와 기술자들은 CT의 원리와 특성을 잘 이해하고 적절히 활용함으로써, 더욱 안정적이고 효율적인 전력 시스템을 구축할 수 있습니다.
